المعلومات الأساسية اللازمة لتفسير المجسات النفطية

المعلومات الأساسية اللازمة لتفسير المجسات النفطية

الصخارية (اللثولوجية)

في تحليل المجسات الكمي، ثمة العديد من الاسباب التي تستدعي معرفة صخارية نطاق ما (اي فيما اذا كان من الحجر الرملي، او الحجر الجيري او من الدولومایت). اذ تتطلب مجسات المسامية تحديد قيمة ثابت للصخارية أو الملاط قبل ان یمكن احتساب مسامية (ϕ) النطاق. كما أن معامل التكوين الذي يرمز له بالحرف (F) وهو متغير يستخدم في معادلة (آرجي) الخاصة بالتشبع المائي (Swⁿ=F*Rw/Rt) يتغير تبعا للتغير في الصخارية. ونتيجة لذلك، فأن التشبع المائي يتغير كلما تغير معامل التكوين . ويمثل الجدول في الاسفل قائمة بالطرق المختلفة المستخدمة في احتساب معامل التكوين، ويظهر الكيفية التي تؤثر فيها الصخارية على معامل التكوين.


درجة حرارة التكوين

تعتبر درجة حرارة التكوين (Tf) ایضا عاملا مهما في تحليل المجسات وذلك لان المقاومات النوعية لطين الحفر (Rm) والراشح الطيني (Rmf) وماء التكوین (Rw) تتغير مع درجة الحرارة.


وتتحدد درجة حرارة التكوين بمعرفة ما يلي:
  • عمق التكوين
  • درجة حرارة قعر التجويف (BHT)
  • عمق التجویف الكلي (TD)
  • درجة حرارة السطح

وبالامكان تحديد قيمة معقولة لدرجة حرارة التكوين باستخدام هذه المعطيات وافتراض ممال جيوحراري خطي (Linear geothermal gradient).


"المعاملات (Ceofficiients) والاسات (Exponents) المستعملة في احتساب معامل التكوين (F) (مطورة من قبل 1980 Asguith)"
العلاقة العامة F = a/ϕm
الحجر الجيري ، الدولمايت F = 1/ϕ2
الحجر الرملي الصلب F = 0.81/ϕ2
الحجر الرملي الرخو F = 0.62/ϕ2.15
للرمل بصورة عامة F = 1.45/ϕ1.54
الرمل السجيلي F = 1.65/ϕ1.33
الرمل الكلسي F = 1.45/ϕ1.20
للكاربونات (الجيريات) F = 0.85/ϕ2.14
للتكوينات ذات الصخور الحبيبة النظيفة F = 1.0/ ϕ(2.05–ϕ)

كذلك يمكن احتساب درجة حرارة التكوين (1980 ,Asguith) باستخدام معادلة التراجع الخطي (linear regression equation):

Y = mx + C
حيث
X = العمق
Y = درجة الحرارة
m = المنحدر Slope- وفي هذا المثال هو الممال الجيوحراري geothermal gradient
C = ثابت. في هذا المثال هو درجة حرارة السطح
وفي ادناه مثال يوضح كيفية احتساب درجة حرارة التكوين.

احتساب ممال درجة الحرارة Temperature Gradient Calculation
افترض:

Y = درجة حرارة قعر تجويف البئر (BHT) = 250 درجة فهرنهايته
X = العمق الكلي (TD) 000 ,15 قدم .
C = درجة حرارة السطح = 70 درجة فهرنهایت
جد قيمة m ( اي منحدر او ممال درجة الحرارة).

m = Y–C/X

لذلك

m = 250° - 70°/15,000 ft
m = 0.012°/fit  or  1.2°/100 ft


المعلومات الأساسية اللازمة لتفسير المجسات النفطية

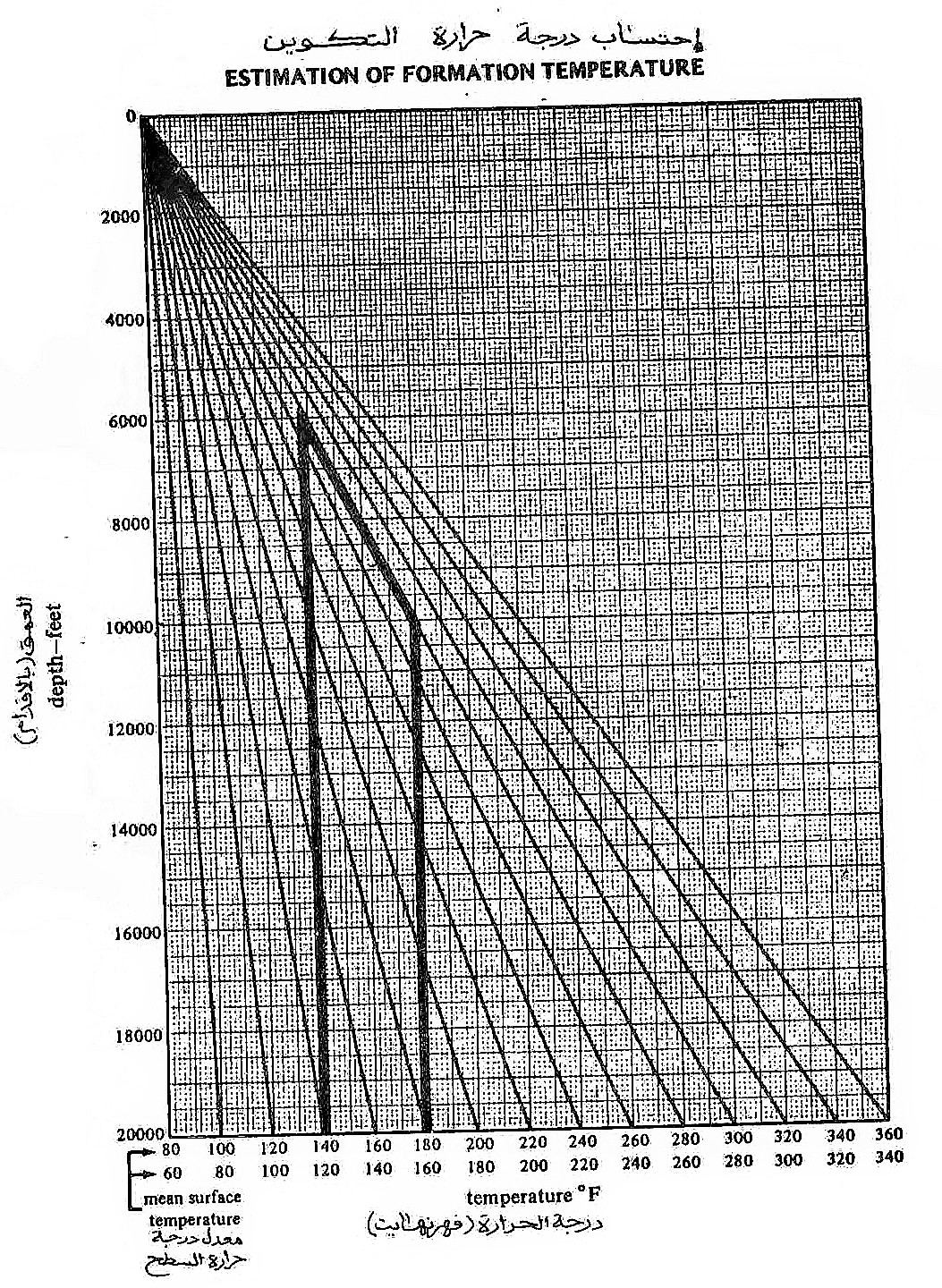

شكل(1)

احتساب درجة حرارة التكوين

افترض :
m = 0.012° /ft
X = 8,000 ft
C = 70° (F°فهرنهايت)
تذكر :
Y = mx + C
لذلك :
Y= (0.012)×(8,000) + 70
Y= 166
درجة حرارة التكوين عند العمق 8,000 قدم.

بعد أن تحتسب درجة حرارة التكوين اما من المرتسم Chart (شكل 1) او من الصيغ اعلاه فان المقاومات النوعية للموائع المختلفة (Rm ,Rmf ،RW) یمکن ان تصحح وفقا لدرجة حرارة التكوين . ويمثل الشكل (2) مرتسما يستخدم لتصحيح المقاومات النوعية للموائع وفقاً لدرجة حرارة التكوين.
ولقد مثل هذا المرتسم علی نحو تقريبي بصيغة (Arp) التالية:
Rtf = Rtemp × (Temp+6.77)/(Tf +6.77)
حيث
Rtf =المقاومة النوعية عند درجة حرارة التكوين
R temp = المقاومة النوعية عند درجة حرارة اخرى غير درجة حرارة التكوين
Temp = الحرارة التي قيست المقاومة النوعية عندها .
Tf = درجة حرارة التكوين

وباستخدام درجة حرارة تكوين مقدارها 166 وافتراض قيمة Rw مساوية الى 0.04 مقاسة عند درجة حرارة 70، فان قيمة RW عند درجة حرارة 166 ستكون:

Rw 166 = 0.04 x (70+6.77)/(166+6.77)
Rw 166 = 0.018

المعلومات الأساسية اللازمة لتفسير المجسات النفطية

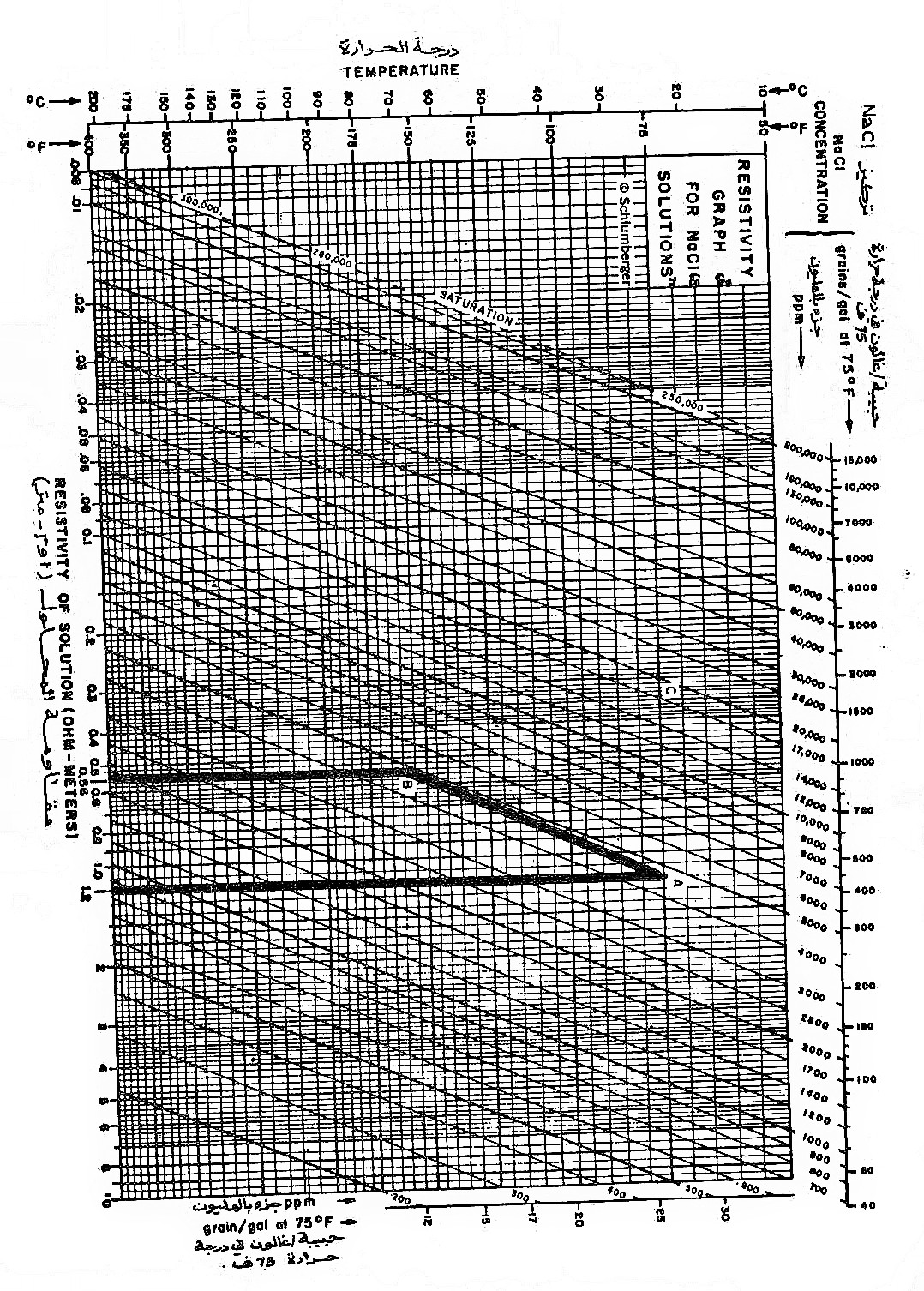

شكل(2)

وتثبت قيم المقاومية لطين الحفر (Rm) وللراشح الطيني (Rmf) وللكعکة الطينية (Rmc) ودرجة الحرارة التي قيست عندها تلك القيم على رأس المجس . ويتم الحصول على قيمة المقاومة النوعية لماء التكوين (Rw) بتحليل نماذج الماء المأخودة من الفحص التقييمي (Drill stem test) من بئر منتجة للماء او من سجل المقاومات النوعية للماء ، وكذلك تحدد المقاومة النوعية لماء التكوين (Rw) من الجهد التلقائي Spontaneous potential log او يمكن احتسابها في انطقة الماء (أي عندما یكون (Sw=100%) بطريقة المقاومة النوعية الظاهرية للماء (apparent water resistivity(Rwa).


المصادر

  1.  George B., Charles R. 1988. أساسيات جس الآبار النفطية للجيولوجيين. تم الإسترجاع 2020-5-25. نسخة مطبوعة pdf.
