صمام الكرة او الصمام الكروي وهو عبارة عن صمام ذو حركة دائرية يكون بداخله سدادة مجوفة تقع بين حلقتي عزل مرنتين تكون السدادة بأتجاه الجريان عند الفتح، وبأتجاه عمودي على أتجاه الجريان عند الغلق. وتعرف هذه الصمامات بسرعتها في العمل.
إيجابيات الصمام الكروي
- أنه الأرخص والأقل كلفة ًبين جميع الصمامات.
- محكم الغلق لانة مركب تركيبا جيدا ولا يوجد اي فراغ بين أجزائة.
- يستخدم في كلا الاتجاهين.
- سهل التفكيك والمقاعد سهلة الفتح.
- عطلاتة قليلة.
- إحتياجة الى التزييت يكون قليل.
- جسم الصمام يوفر تدفق معتدل للموائع.
- استجابة سريعة للفتح والاغلاق (ربع دورة).
|

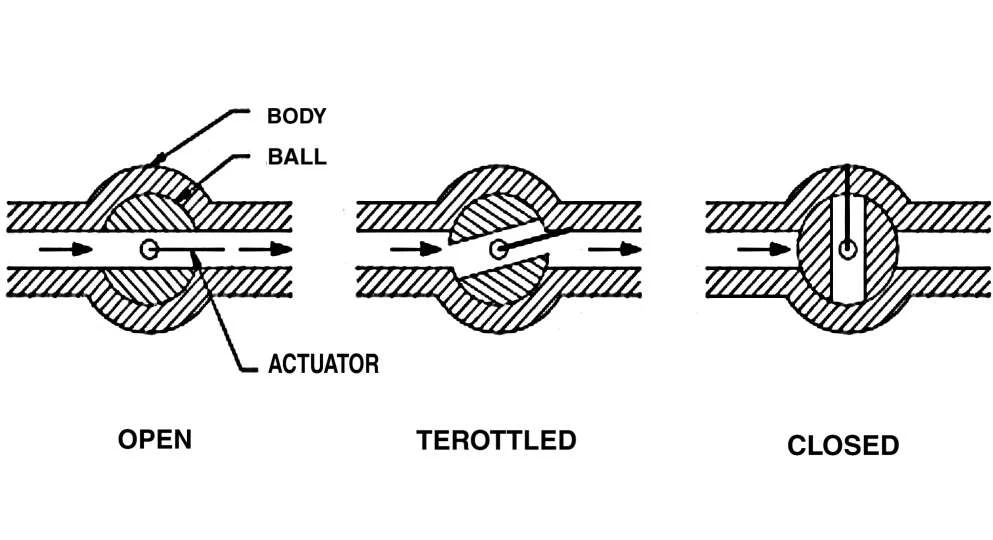

| شكل (1) |
سلبيات الصمام الكروي
لا يستخدم الصمام الكروي لأغراض الخنق، لأنه عند تقليل فتحة السدادة سيؤدي ذلك الى تآكل
الأجزاء الداخلية بسبب السرعة العالية للجريان.
موقع الصمام الكروي
- على أنبوب الغاز الخارج من العازلة.
- على مجمع الانابيب Manifold.
- بعد المضخات.
عطلات الصمام الكروي وطرق معالجتها
- تلف الحشوات وتعالج بتبديلها.
- أتساع منطقة اتصال الساق بالسدادة مما يؤدي الى عدم الغلق التام والفتح التام وتعالج بتبديل السدادة.
نقاط مهمه عن الصمام الكروي
- الصمامات الكروية يمكن ان تستعمل للخنق فقط إذا كانت احجامها كبيره اما اذا كانت صغيره فتستعمل لللفتح والغلق التام.
- يستعمل للضغوط المنخفظة.
- عضو الإغلاق عبارة عن كرة بحيث يكون ضغط القاعدة متجانسً محيطياً.
- تم تجهيز معظم الصمامات الكروية بمقاعد (seats) ناعمة بحيث تمنع التسرب بشكل ممتاز.
- شائع الاستخدام مع عمليات الفتح/الاغلاق.
- لا يوصى بإبقائه مفتوحًا جزئيًا.
- متوفر بمنفذ مخفض ومنفذ كامل.
- يمكن استخدام الصمام الكروي نوع "segmental" مع عمليات الاختناق.
- قد تكون عناصر العزل الكروية عبارة عن مقعد(seat) ناعم أو مقعد معدني اعتمادًا على توافق السوائل ، وضغط الخدمة الأقصى ودرجة الحرارة وفئة الإغلاق المطلوبة.
- يتم تشغيل الصمامات الكروية يدويًا إما بواسطة ذراع بأحجام صغيرة أو بواسطة عجلة يدوية من خلال تروس الاختزال لتقليل عزم الدوران المطلوب.
- جسم الصمام الكروي له العديد من الأشكال "مدخل علوي(Top entry) - مدخل جانبي(side entry) - قطعة واحدة(one piece) - قطعتين(two pieces) ، ثلاث قطع (3 pieces) ... الخ".
- المدخل العلوي للصمام الكروي يكول افضل لأمكانية اصلاحه عن طريق فكهِ من الاعلى وهو موجود على خط الانبوب، بينما المدخل الجانبي لايمكن اصلاحه الا بأزالته وفكهِ من خط الانبوب.
- الاحجام الكبيرة للصمامات الكروية تستخدم للعمليات ذات الضغوط العالية لذلك تكون اسعارها غالية جدا.
|
| شكل (2) Top entry |
|
|
شكل (3) Side entry. المصدر: Schlumberger. |
