روابط نهاية الصمامات | Valves end connections

Valves end connections

وهي توفر الاتصال الرئيسي لتركيب الصمامات على خطوط الانابيب.


هنالك عدة طرق مستخدمة لربط الصمامات بالأنابيب وهي:

  1. النهايات المسننة (Threaded end)
  2. النهايات الملحومة (welded end)
  3. نهايات الحافة (Face flange end)
  4. نهايات حلقة المفصل (Ring type joint (RTJ) Flange end)
  5. نهايات الحافة القابلة للفصل (Separable Flange end)
  6. نهايات الرقاقة (Wafer end)

والآن سنشرح كل جزء مع إيجابياته وسلبياته:

Threaded End

طرق ربط الصمامات على الأنابيب | Valves End Connections
  • شائع في الصمامات الأصغر من ("2) عقدة.
  • تستعمل للخدمات ذات الضغوك ودرجات حرارة المنخفظة
  • سهولة التركيب.

Welded End

وتقسم الى نوعين:
طرق ربط الصمامات على الأنابيب | Valves End Connections
  • (Socket weld) شائع للصمامات الصغيرة التي هي اصغر من "2 بينما (Butt weld) شائع لصمامات "2 واكبر.
  • تستعمل للتطبيقات ذات الضغوك ودرجات حرارة المنخفضة.
  • تكلفة اولية منخفضة.
  • من الصعب ازالتها من خطوط الانابيب.

Flange

وتقسم الى نوعين:
طرق ربط الصمامات على الأنابيب | Valves End Connections

Raised Face Flange
  • الاتصال الاكثر شيوعاً.
  • الحشوات (Gasket) في الوجة المرتفع للفلنجة تستعمل كعنصر للعزل.
  • عندما يتم شد البراغي يتم إنتاج جهد عالٍ في الفلنجة الابتدائية.
  • متوفر فقط للمواد القوية (غير الهشة) مثل كبريتيد الكاربون C.S وثنائي الكبريتيدS.S.
  • سهولة تركيبة وازالتة.

Flat Face Flange
  • اتصال كامل لوجة الحافة.
  • يقلل من انتاج الجهد على الحافة بواسطة البراغي.
  • محدود للتطبيقات ذات الضغط المنخفض غير الخطرة.
  • شائع الاستخدام مع المواد الهشة مثل سبائك الحديد.

Ring-Type Joint (RTJ) Flange

  • شائع الاستخدام مع التطبيقات ذات ضغط ودرجة حرارة عالية جداً.
  • يستخدم مع التطبيقات ذات الموائع الخطرة جداً.
  • عنصر العزل عبارة عن حلقة تندرج بين الحافتين.

Separable Flange

  • هي عبارة عن (Raised Face Flange) مفصولة من الصمام.
  • تستخدم حلقة الانقسام لتأمين الحافة على جسم الصمام.
  • تستخدم مع مواد الجسم باهظة الثمن.
  • سهولة التركيب.
طرق ربط الصمامات على الأنابيب | Valves End Connections

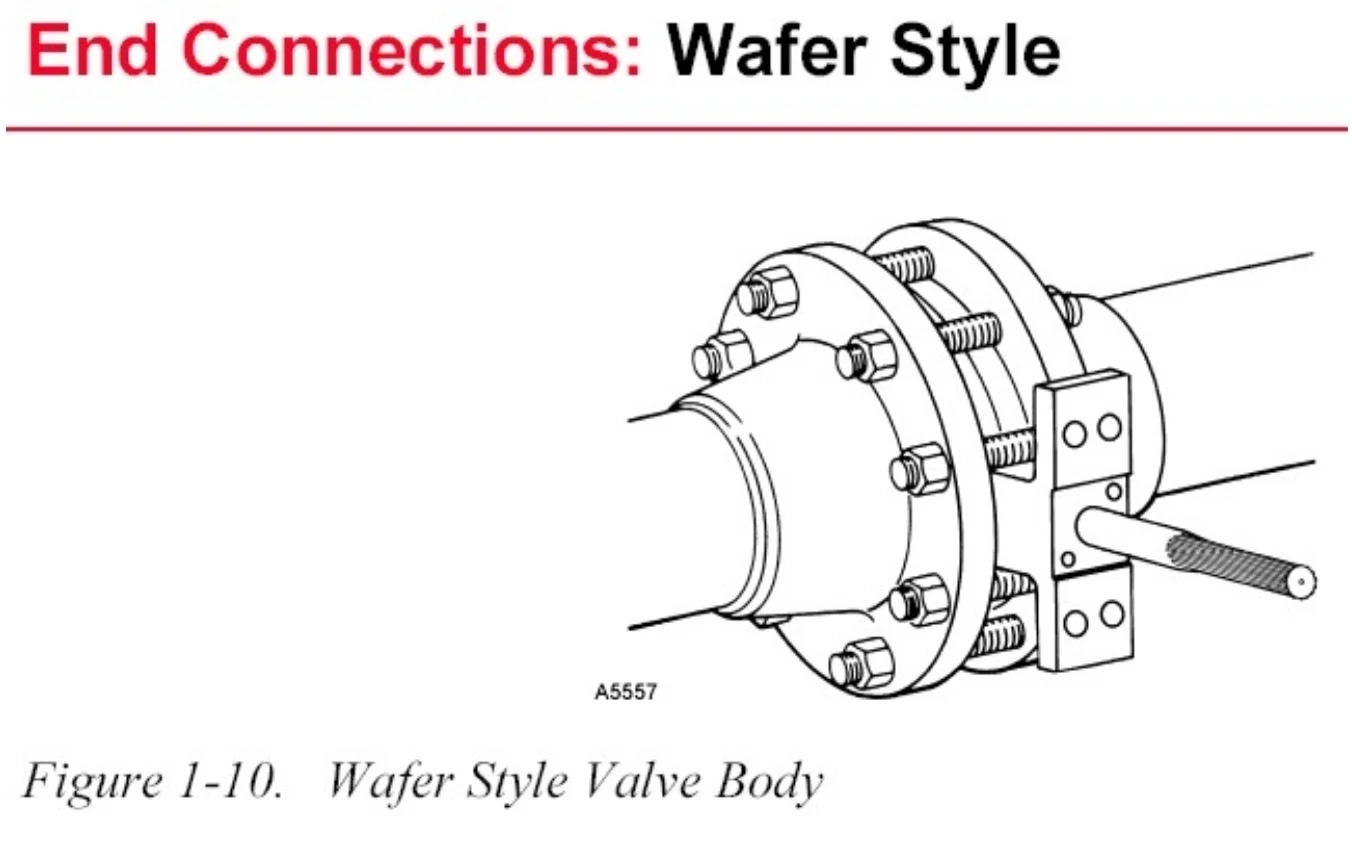

Wafer

طرق ربط الصمامات على الأنابيب | Valves End Connections
